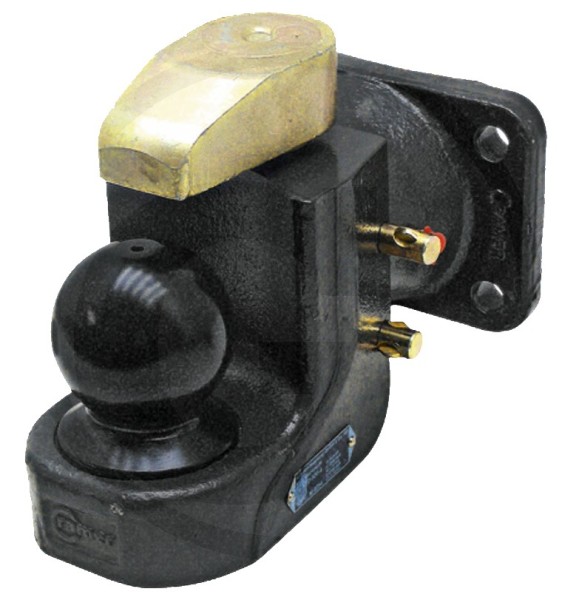

Kugelkupplung Cramer

Aufnahme Cramer

Flanschausführung mit Verdrehsicherung
Stützlast 2000 daN

AxB:160 x 100mmCxD: 200 x 140mmE: 21mm

passend für:
 System K80

John Deere

Serie 8R/8RT
8295RT
8320RT
8345RT
8370RT

Fiat

Serie 80
580
680
780
880
980
980 DT
Serie 90
90-90
100-90
110-90
115-90

Ford

Serie 30
3430
3930
4130
4630
4830
5030
8630
8730
8830

Fendt

Favorit 515 (Typ 515)

Bohrung (mm): M 21
D-Wert (kN): 89,3
Farbe: Schwarz
Anzahl Löcher: 4

Die Kugelkupplung mit Flansch entspricht hinsichtlich der Abmessungen und des Verwendungsbereiches ISO 24347, VO (EU) 2015/208 sowie UN ECE R147, Klasse a80. Das Gerät befindet sich in Normalstellung im gekuppelten und gesicherten Zustand. Die Flanschkupplung ist um 360° schwenkbar, das dazu erforderliche Drehmoment beträgt 100 - 150 Nm. Der Verwendungsbereich erstreckt sich auf den Einsatz an land- oder forstwirtschaftlichen (lof) Zugmaschinen, selbstfahrende Arbeitsmaschinen oder Anhängern. Produktvorteile Flanschkugel mit Verdrehsicherung Werkzeuglos einstellbarer Niederhalter Geschmiedeter Anschlussflansch mit Umsturzsicherungsfunktion. Die Kugelprodukte der Modellreihe KFD800 von WALTERSCHEID mit ihrer einzigartigen Umsturzsicherungsfunktion. Das speziell auf diesen Fall abgestimmte Design ermöglicht das Verdrehen des Kugelträgers im gekuppelten Zustand mit Kalotte und verhindert dadurch, dass Traktor und Anhänger voneinander getrennt werden, allerdings nur, wenn ein voreingestelltes Drehmoment überschritten wird. Bei normalem Anhängerbetrieb ist das Modell „quasi“ als starr anzusehen. Anwender benutzen oft herkömmliche einschiebbare Kugelprodukte, welche seitens der Hersteller für eine Anhängung unterhalb der Zapfwelle konzipiert wurden, auch in der Obenanhängung. Im Umsturzfall biegt sich bei diesen Modellen der Niederhalter auf oder es kommt zum Bruch und Traktor und Gerät werden voneinander getrennt.

Stützlast (kg): 2800
Lochbild (mm): 160 x 100
Verriegelung: Kugel 80
Montagehinweis: Geeignet zur Verbindung mit Zugkugelkupplungen 80 nach ISO 24347.Die Kugel D=80 mm ist (durch autorisierte Werkstätten) bis zu 2x austauschbar.
Gewicht: 25,00 kg

OEM-Referenz:
8002903
